全自动绝缘靴(手套)耐压试验台(带打印)

浏览次数:

   详细介绍

一、概述:

  YHXNY-6全自动绝缘靴手套耐压试验台是我公司根据国家电力公司发布的《电力安全工器具预防性试验规程》要求,并遵从广大用户反馈意见,不断改进而设计生产的绝缘靴(手套)批量试验的专用设备。该产品有效的解决了过去的不规范试验,提高了工作效率,保障了工作安全,是绝缘靴(手套)耐压试验理想的装置。

二、产品特点

本产品由两部份组成:
1、耐压试验水槽:全不锈钢制成,尼龙绝缘支撑。可同时测试1~6个试品,最高承受电压50kV。
2、智能绝缘靴手套耐压装置按新的行业标准要求考核泄露电流做为试验依据,更加科学。
3、按新的行业标准要求绝缘靴要用专用电极,不用灌水。试验合格的绝缘靴立即可以投入使用,并且提高绝缘靴的使用寿命。
4、组合式结构,可移动、运输,准备方便。

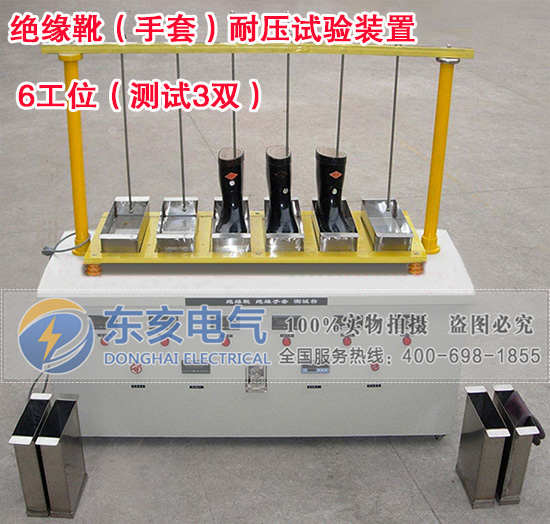

5、一次可同时完成3双(6只)绝缘靴或手套的耐压试验,同时准确检测6路泄露电流。
6、自动计时。

三、技术参数

1、专用电极:ф3mm   钢珠
2、试验电压:AC 0—50Kv   DC 0-60KV
3、试验电流:0—60mA
4、试验量:3双/6只    6路电流检测
5、电流测量精度:0.5级
6、电压测量精度:0.5级(0.5+1.0)
7、测量电流范围:交流0~19.99mA,分辨率:0.01mA
8、测量电压范围:交流0~50.0KV,容量1.5KVA
9、测量精度:   误差≤读数2%±2个字
10、电源:单相220V工频电源
11、外形尺寸:
    高压测试装置:1400mm(长)×550mm(宽)×1500mm(高)
    数据处理装置:450mm(长)×300mm(宽)×200(高)
12、设备重量:高压测试装置55kg 数据处理装置:5kg

该装置不仅从外观和结构上有了很大的变化,对于相关控制、测试及保护电路也做了进一步完善和更新,一方面大大简化了测试程序,提高了测试速度,另一方面不仅可以耐压、高压泄漏电流直读,还可自动识别不合格试品,智能化程度大大提高,是一款实用性很强的耐压试验设备。

四、使用方法

安装接线
■安装接线原则上由本公司专业人员完成。
■安装接线按以下步骤进行:
①将两根绝缘杆分别安装到机体两边的支撑座中。
②将两个尼龙座分别安装到导电方管的两侧,用半园螺丝拧紧。
③将导电方管的两个尼龙座分别安装到两根绝缘杆的顶端。
④将六根短导电杆分别穿过导电方管和固定座,拧动星型把手,固定短导电杆。
⑤将六只绝缘靴容器放到绝缘板的相应位置,注意与底部的导电螺丝相接触。
⑥将地线接到机体侧面的接地端子上。
⑦将电源线插入防水插座中,注意插头插座的配合。
⑧将外部变压器的插头插入柜体侧面的插座中。
⑨如需打印测试报告,将信号线的一端插入柜体侧面的信号插座中,另一端插入仪器箱的信号插座中。
■安装接线结束后,请仔细检查一下:
•安装是否牢固?
•接线是否正确?
•是否有工具或杂物在机体中?
■测试前准备工作:
•把六只绝缘靴或手套专用盘形容器放于绝缘板上,加入一半水,放在六个工位上,注意底部和绝缘板上的螺丝接触好。
•将六只绝缘靴或手套放入专用盘形容器中。
•将六根导电杆穿过导电方管,拧动星形把手,调节好导电杆的位置。
■测试绝缘靴或手套
•按下控制电源旋钮,接通控制电源。
•操作人员离开机体,用仪器箱进行操作。
1.拆开包装后,将试验装置固定好,并将接地线接好。
2.将自动控制仪航空插座与主机航空插座相联接,插上电源,设定所需电压、电流、时间。
3.试验前,将被试品内装好钢珠,不锈钢容器放入少量水,将被试品内放不锈钢容器内,再通过锁紧螺钉调节电极杆,使电极插入绝缘靴(手套)内调整螺杆,接触钢珠面即可。
4.接通电源,按下空气开关,电源指示灯亮。将参数设定好后,按下“确定”键,高压指示灯亮,电机自动升压到所需电压,计时,时间到,仪器自动降压,零位指示灯亮,然后,按下打印键,再按复位键。试验结束。
5.如果调压器不在零位,仪器不能升压。

五、维护保养

1.该装置使用完毕后,应将水槽内的水放净。
2.若长时间不使用应该保持水槽内外干燥,电极杆、绝缘杆无水分。
3.使用前应测量绝缘杆的绝缘电阻,必要时用高压测试其耐压值不得低于20KV。

六、试验台的成套性

1.使用说明书              1份
2.合格证                  1份
3.耐压仪                  1台
4.主机                    1台
5.电源线                  2根
6.绝缘靴(手套)容器      各6只
7.钢珠                    25公斤

产品图片

产品检定证书
