1：依新的国电发(2002)777号《电力安全工器具预防性试验规程》所要求的方法更科学、合理地快速完成对绝缘手套，绝缘靴、绝缘胶垫等常用辅助绝缘工器具的工频耐压试验。
辅助绝缘安全工器具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工器具的保安作用，用以防止接触电压、跨步电压、泄漏电流电弧对操作人员的伤害，不能用辅助绝缘安全工器具直接接触高压设备带电部分。属于这一部分的安全工器具有：绝缘手套、绝缘靴等。
   本仪器主要用于对绝缘手套、绝缘靴等安全工器具进行工频耐压试验，以便判断这些工器具是否符合使用条件，保证工作人员的人身安全。
2：试验依据
　 由国家电力公司发布的于2002年11月7日实施的《电力安全工器具预防性试验规程》。

绝缘靴绝缘手套耐压测试仪、绝缘靴手套耐压测试仪、绝缘靴耐压测试仪、绝缘靴（绝缘手套）耐压测试仪、绝缘靴绝缘手套耐压试验装置、绝缘靴手套耐压试验装置、绝缘靴（手套）耐压试验装置

1、彩色显示屏，人机对话操作，操作简便；
2、最多可6只试件同时试验，提高工作效率；
3、自动打印出测试报告；
4、可以设定参数做其它产品的绝缘性能预防性试验；
5、整套装置由高压柜和主机（控制箱数据处理装置）两部分组成；
6、可进行绝缘靴、高压绝缘手套、低压绝缘手套的智能化绝缘性能预防性试验，项目齐全；
7、可自行设定参数做其它产品的泄漏电流测量试验；
8、测试过程微电脑控制，升压、降压自动完成；
9、高、低压隔离，安全可靠；
10.试验电压时自动计时。

专用电极：ф2.5mm   钢珠
试验电压：AC 0—50kV
试验电流：0—15mA
电流测量精度：±1级(±2个字)
电压测量精度：±1级(±5个字或±1KV)（手动挡）
最大试验量：3双/6只    6路泄漏电流检测
电源：AC220V  ±10%

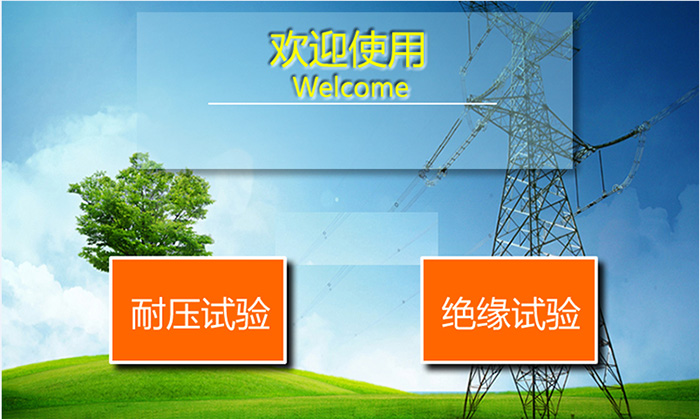

                                       图3 主菜单

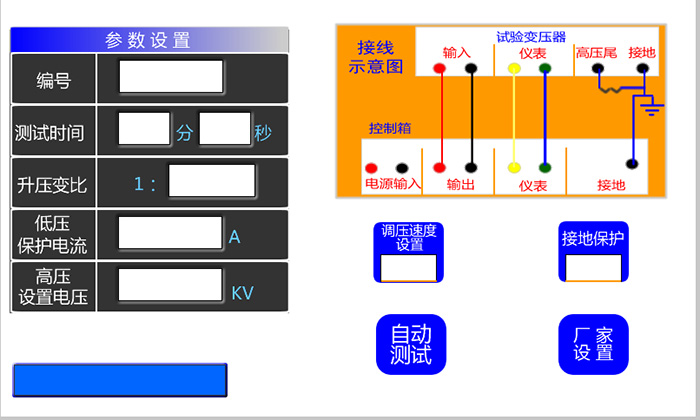

                                   图4  耐压试验设置菜单

1、按照主界面（如图3）选择耐压试验。按接线原理图连接好引线，并将变压器和控制箱可靠接地，控制箱的接地端必须接到变压器的接地端，请勿直接接地线，防止控制箱接地而变压器没有良好接地。
2、试验前，检查各部位的接线是否接触良好，并检查控制箱的输入电压是否为220VAC；
3、打开电源开关，接通电源，显示屏显示出主菜单如图2，
（1）编号：作为测试打印、保存查询的标识；
（2）测试时间：根据实际测试进行设置
（3）升压变比：根据外接变压器可更改，变比值为仪表电压：输出电压，
如仪表电压100V，输出电压100KV，变比就设为1：1000；
（4）保护电流：控制箱输出的电流保护上限值；
（5）设置电压：即为实验电压，最高100KV。
（6）自动测试：开始实验按键。
（8）厂家设置：有密码保护，厂家人员调试电压电流用。
4、设置好参数后，触摸启动按键，再次确认后即开始测试，测试过程中按下急停按键会停止测试，听到交流接触器跳开切断电源。

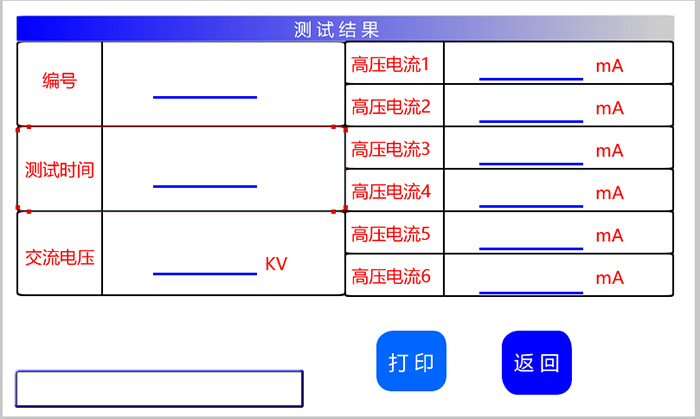

5、试验完毕后，电压会自动降至零位，然后断开交流接触器，此时可选择打印测试结果或返回主菜单，如需解开试验引线请关闭电源。

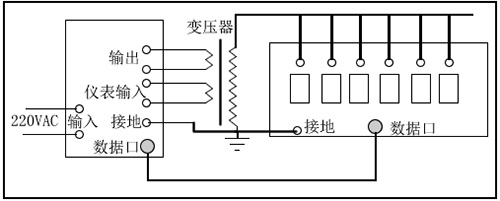

                                        图5 绝缘试验接线原理图

                            图6  绝缘试验设置菜单

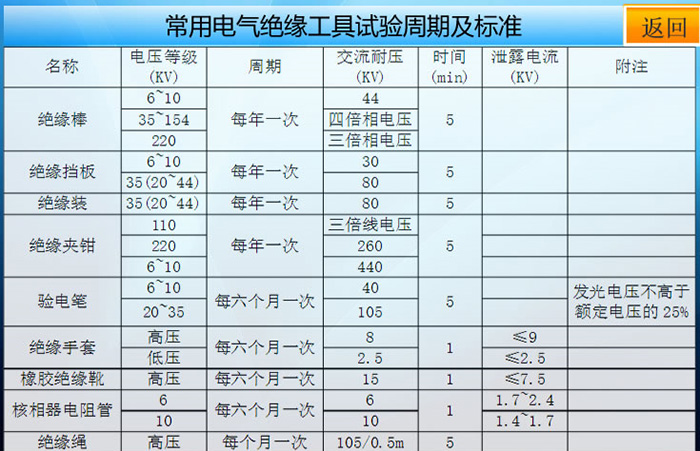

                          图8  绝缘试验标准参考菜单

1、按照主界面（如图3）选择绝缘试验。按接线原理图（图5）连接好引线，变压器输入接控制箱输出端子，变压器仪表接控制箱仪表端子，用七芯数据线把绝缘测试台和控制箱连接，并将变压器和控制箱，测试台可靠接地，控制箱的接地端必须接到变压器的接地端，请勿直接接地线，防止控制箱接地而变压器没有良好接地。
2、试验前，检查各部位的接线是否接触良好，并检查控制箱的输入电压是否为220VAC；
3、打开电源开关，接通电源，显示屏显示出主菜单如图2，
（1）编号：作为测试打印、保存查询的标识；
（2）测试时间：根据实际测试进行设置
（3）速度设置：1到5档，数值越小，速度越慢；
（4）保护电流：绝缘靴的电流保护上限值，单位毫安；
（5）设置电压：即为实验电压。
（6）启动：开始实验按键。
（7）返回：返回主界面。
（8）厂家设置：有密码保护，厂家人员调试电压电流用。
4、设置好参数后，触摸启动按键，再次确认后即开始测试，测试过程中按下急停按键会停止测试，听到交流接触器跳开切断电源。
5、试验完毕后，电压会自动降至零位，此时可选择打印测试结果或返回主菜单，然后断开交流接触器，如需解开试验引线请关闭电源。
